Seramik köpük filtresi
Erimiş alüminyum filtrasyon kutusu, erimiş metal akış yoluna (tipik olarak fırın ve döküm ünitesi arasında) entegre edilmiş refrakter astarlı bir odadır. Çekirdek bileşeni birSeramik Köpük Filtresi (CFF), erimiş alüminyum olarak metalik olmayan kapanımları (safsızlıklar) fiziksel olarak yakalamak için tasarlanmış gözenekli bir seramik plaka.
Bu sistem, yüksek kaliteli, kusursuz döküm ürünleri üretmek için modern alüminyum dökümhanelerde ve perdelerde kritik ve standart bir teknoloji parçasıdır.
Amaç ve neden gerekli
Erimiş alüminyum her zaman denilen katı safsızlıklar içerirkapsama. Bunlar şunları içerir:
- Oksitler:(Al₂o₃) erime ve transfer sırasında yüzey oksidasyonundan.
- Spinel:Genellikle magnezyum içeren karmaşık oksitler.
- Karbürler:Astarlardan veya aletlerden.
- Refrakter parçacıklar:Fırın astarlarından ve oluklardan erozyon.
- Kümeler:Bu parçacıkların toplama.
Çıkarılmazsa, bu kapanımlar aşağıdakilere yol açar:
- Zayıf yüzey kaplaması.
- Azaltılmış mekanik özellikler (mukavemet, süneklik).
- Son ürünlerde gözeneklilik ve kusurlar.
- Havacılık veya otomotiv parçaları gibi yüksek entegre uygulamalarda felaket başarısızlığı.
CFF kutusu, bu inklüzyonları kaldırmak için en verimli ve yaygın olarak kullanılan yöntemdir.
Filtrasyon sisteminin temel bileşenleri
Tipik bir sistem üç ana parçadan oluşur:
1. Filtre kutusu (veya filtre casse):
- Refrakter çimento veya ön döküm refrakter panellerle kaplı sağlam bir çelik kutu.
- Erimiş alüminyum tutmak ve termal şok ve kimyasal korozyona dayanacak şekilde tasarlanmıştır.
- Bir giriş kuyusu (metalin girdiği yerde) ve bir çıkış kuyusu (filtrelenmiş metalin çıktığı yerlerde).
- Genellikle metal dondurulmasını önlemek için bir ısıtma sistemi (gaz veya elektrik) içerir.

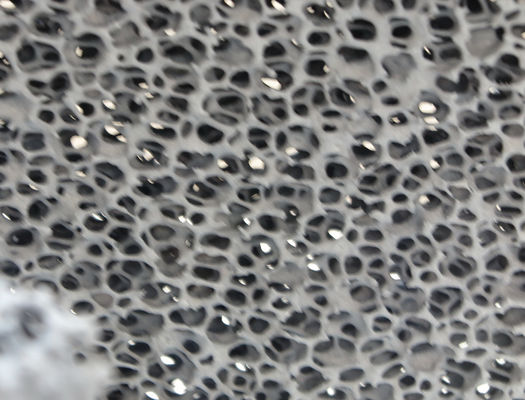

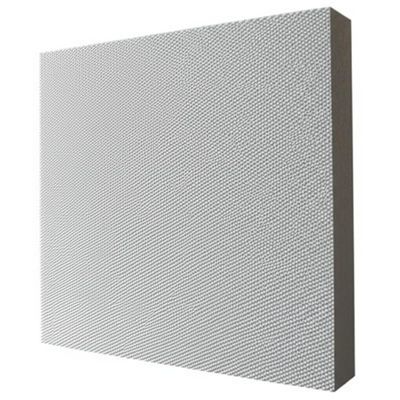

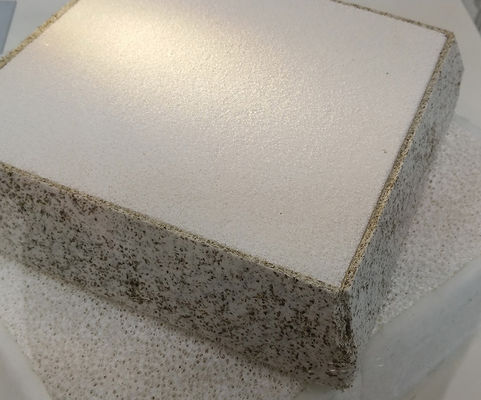

2. Seramik köpük filtresi (CFF):
Sistemin kalbi. Aşağıdakiler gibi malzemelerden yapılmış üç boyutlu, açık hücreli bir köpük yapısıdır.
- Alümina (al₂o₃)
- Zirkonya (Zro₂)
- Silikon Karbür (sic)
Onunla karakterize edilirİnç başına gözenekler (PPI):
- 10-20 PPI:Kaba uygulamalar için kaba filtrasyon.
- 30-50 PPI:Genel döküm için en yaygın aralık (örneğin, ekstrüzyon kütükleri, dökümhane külçeleri).
- 50-80 PPI:Havacılık ve uzay tabakası, folyo ve kritik dökümler gibi yüksek kaliteli ürünler için ince filtrasyon.
Filtreler kırılgandır ve kullanımdan önce dikkatlice kullanılması gerekir.
3. Filtre contası ve sızdırmazlık sistemi:
- Filtre ve kutu çıkıntısı arasına yüksek sıcaklıklı bir seramik kağıt contası yerleştirilir.
- Abasılı kirişveya refrakter kelepçe, filtreyi bu contaya bastırmak için kullanılır ve zorlayan bir conta oluştururTümüErimiş metal, filtreden akacak şekilde, etrafında değil.
Nasıl Çalışır: Filtrasyon Süreci
Süreç önceliklederin yatak filtrasyonu, iki ana mekanizma dahil:
1. Mekanik eleme:
Filtrenin gözenek açıklıklarından daha büyük olduğu için filtrenin yüzeyinde büyük kapanımlar ve kümeler fiziksel olarak bloke edilir. Bu ilk aşama.
2. Derinlik filtrasyonu:
Yüzeyde kapanımların bir pastası birikirken, kendisi bir filtre katmanı haline gelir.
Daha küçük kapanımlar tuzağa düştüiçindeAşağıdakilerin mekanizmaları yoluyla filtrenin hücrelerinin karmaşık üç boyutlu ağı
- Müdahale:Parçacıklar filtre duvarlarına dokunur ve yapışır.
- Brown Difüzyonu:Çok ince parçacıklar, hücre duvarları ile sürüklenir ve çarpışır.
- Yerçekimi sedimantasyonu:Parçacıklar hücre duvarlarına yerleşir.
- Ataletsel impaksiyon:Parçacıklar kıvrımlı akış yolunu takip edemez ve seramik malzemeyi etkiler.
Bu kombinasyon, genellikle>%95 olmak üzere son derece yüksek filtrasyon verimliliği sağlar.
