Ürün ayrıntıları:
|
| Devirme Açısı: | 90° | Devirme sistemi: | Hidrolik devirme silindiri |
|---|---|---|---|
| Malzeme: | Demir çelik, hidrolik sistem ve diğer bileşenler | Function: | Transfer ladle tilting system |
| avantaj: | Güvenli, yüksek verimli, dayanıklı, kararlı | Renk: | İhtiyacınıza göre |
| Gerilim: | 380V/50hz/3 faz | ||
| Vurgulamak: | Devirme Hidrolik Cihaz,Transfer Potaları Hidrolik Devirme,Hidrolik Erimiş Alüminyum Transfer Potaları |
||
Transfer Potaları İçin Hidrolik Devirme Cihazı Hidrolik Devirme Silindirli Otomatik Erimiş Alüminyum Dökme Sistemi
1. EKİPMAN UYGULAMASI
Hidrolik Devirme Aparatı transfer potalarının yatırılması ve potalardan ergimiş alüminyumun dışarı atılması için kullanılır.
2.EKİPMAN ÖZELLİKLERİ
• Kolay operasyon
• Erimiş alüminyumu güvenli bir şekilde dökmek
• Yedek parça yok
• Eğim açısı 90 Derece olabilir
3. YAPI VE BİLEŞİM
---- Ekipman esas olarak devirme braketi, sabit braket, devirme silindiri, hidrolik sistem, elektrik kontrol sistemi ve diğer parçalardan oluşur.Görünüm ve ilgili boyutlar pota çizimine göre olacaktır.
---- Cihaz, kabin üzerinde manuel olarak çalıştırma butonları ile atölyede bir yere yere sabitlenmiştir.
---- Başlık braketi, bir şasi, bir dikey destek, bir kılavuz plakası, bir meme konumlandırma kartı ve diğer parçalardan oluşur.Gerekli işleme ve kaynak işleminden sonra çelik levha ve profil çelikten yapılmış ve yeterli mukavemete sahiptir.Çerçeve iki bölümden oluşur: taban ve döner çerçeve.Alt çerçeve, dikme destekleri ve üstte kaynaklanmış kılavuz plakalar ile kaynaklı profil çelikten yapılmıştır ve dikme destekleri, yeterli destek mukavemetini sağlamak için çelik profilden yapılmıştır ve iç kısımda çelik plakalarla kaynaklanmıştır.
----- Sabit braket, dikey destek, taban ve diğer parçalardan oluşur.Hem destek hem de taban, takviye nervürlü plakalarla kaplı profilli çelikten yapılmıştır.
---- Hidrolik sistem, hidrolik istasyon, valf bloğu, kontrol yağı devresi ve diğer parçaları içerir.Ekipmanın eğimi, bir elektromanyetik ters çevirme valfi tarafından kontrol edilir.Hidrolik sistemin elektronik kontrol sisteminin, sistemin normal çalışmasını sağlamak için Siemens ve Schneider bileşenlerini kullanması gerekir ve döndürme işlemi, jog yöntemini kullanır.
---- Devirme sistemi bir güvenlik koruma sistemi ile emniyetli ve güvenilir olmalı ve güvenilir kilitlemenin sağlanması için kilitleme silindirinin hidrolik devresinde hidrolik kilitler kullanılmalıdır.
---- Devirme yağ silindiri, büyük bir taşıma kapasitesine sahip büyük çaplı bir yağ silindiri kullanır ve yağ keçesi, ithal edilmiş yüksek sıcaklığa dayanıklı bir yağ keçesi kullanır.
---- Silindir tamamen uzatıldığında, yatırma braketinin maksimum yatırma açısı 90 dereceden fazladır..
---- Hidrolik sistem tasarımı kilitleme devresi
---- Hidrolik silindirin piston kolu yeterli cilaya, dayanıklılığa ve korozyon direncine sahip olmalıdır.Boşta ve yükte sallanma ve yağ sızıntısı yok.Hidrolik silindir yağ borusunun dış yüzeyi, yüksek sıcaklığı önlemek için işlenmelidir.
---- Kontrol kabini kendinden destekli toz geçirmez bir tiptir ve kabinin çelik levhasının kalınlığı 1,2 mm'den az değildir.
4. ANA PARAMETRELER
| Öğeler | parametreler | Notlar | |
| Kepçe için kullanılır | Pota kapasitesi ve boyutuna göre | ||
| Transfer potası Yükleme Yöntemi | Vinç veya Forklift ile | ||
| Devirme Açısı | 90 Derece | ||
| Devirme Süresi | Yaklaşık 90 S | ||
| Hidrolik Sistemin Gücü | Pota kapasitesine bağlıdır | ||
| Güç | Gerilim | 380V, 3P | |
| Sıklık | 50HZ | ||

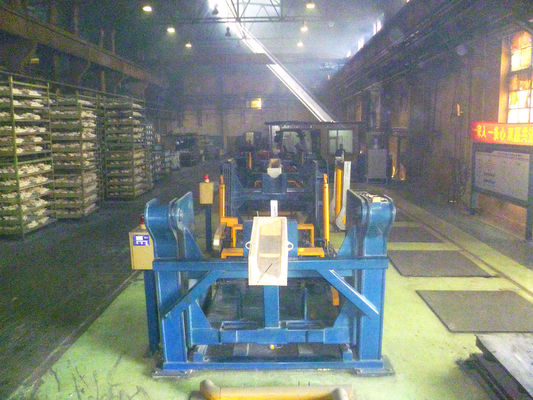

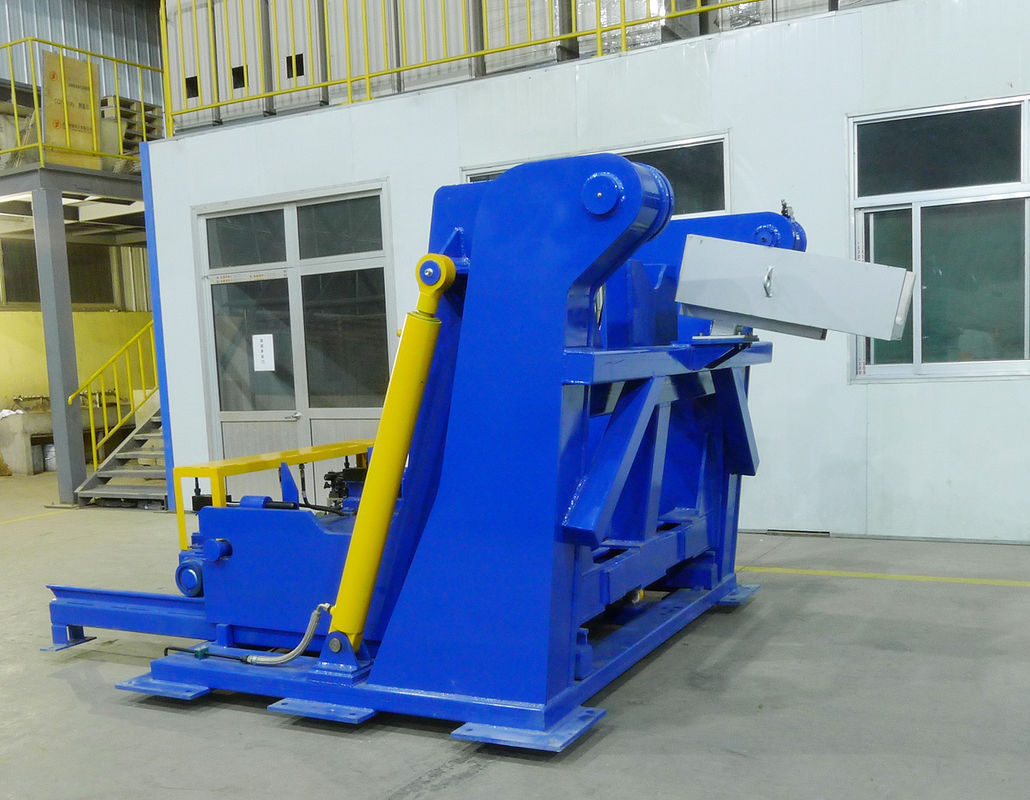

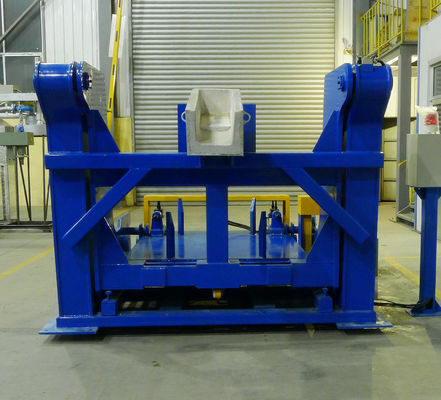

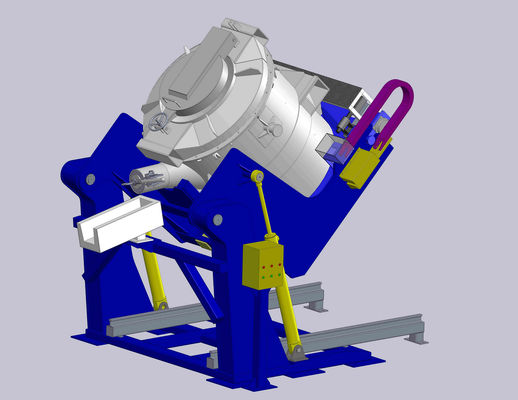

5. Ekipman Resimleri
