YGL-1000Q Alüminyum Eritme Fırınında Kullanılan Rejeneratif Gaz Brülörü

Rejeneratif Gaz Yakıtlı Eritme ve Tutma Potası YGL-1000Q Alüminyum Eritme Fırını Alüminyum Hurda Eritme

1.EKİPMAN UYGULAMASI

• Ekipman, alüminyum hurdalarının taşınması ve eritilmesi için kullanılır ve erimiş alüminyumu, erimiş alüminyum tutma fırınına dökmek için hidrolik olarak eğilebilir.

• YGL-1000Q yazın

2.EKİPMAN BİLEŞİMİ

3.EKİPMAN ÖZELLİKLERİ

3.1.Fırın Gövdesi

- Pota fırını hidrolik sistemle devrilebilir.Ve fırın kabuğu, çelik levha ve çelik ve diğer Q235 metal malzemelerinin kaynaklanmasıyla yapılır.

- Devirme ocağının baca ağzı potanın üst ağzına bakar ve potanın üst ağzından ısıtılırken potadaki ısı kaybını azaltmak için potanın ağzında bir "ısı perdesi" oluşturulur.

- Fırın gövdesinin alt kısmında bir sıvı sızıntısı portu bulunur ve sıvı sızıntısı portunda bir sıvı sızıntısı probu bulunur.Pota alüminyum sıvısı sızdırdığında, zamanında bir alarm algılanabilir ve ısıtma kesilir.

- Ocak alt kısmındaki ocak ağır dökülebilir refrakter malzemeden imal edilmiştir.Ocak tarafındaki ocak astar malzemesi, kompozit bir astar oluşturmak için ağır refrakter tuğlalardan ve elyaf yünden yapılmıştır.Bu malzeme kombinasyonu, astarın yalnızca iyi ısı yalıtım özelliklerine sahip olmasını sağlamakla kalmaz, aynı zamanda astarın yanma alevinin doğrudan etkisine dayanabilmesini de sağlar.

- Sıcaklık ölçüm termokupl--Fırın sıcaklığını ölçmek ve kontrol etmek için bir fırın sıcaklık ölçüm termokupl kullanılır ve alüminyum sıvının sıcaklığını kontrol etmek için bir alüminyum sıvı sıcaklık ölçüm termokupl kullanılır.İkisi arasında bir ana ve bir yardımcı vardır, ana ve yardımcı dönüştürülebilir

3.2.Hidrolik Devirme Sistemi

- Pota fırını hidrolik olarak eğilebilir.Devirme braketi, yeterli güç ve yapısal stabilite sağlamak için kaynaklı kanal çeliğinden ve çelik levhadan yapılmıştır.

- Hidrolik sistem, hidrolik istasyon, elektromanyetik yön valfi, tek yönlü kısma valfi, hidrolik silindir ve diğer parçaları içerir.

- Hidrolik silindirin bir ucu sabit dönen braketi destekler ve destek mili boyunca dönebilir ve diğer ucu fırın gövdesine sabitlenir.Hidrolik silindirin piston çubuğu dışarı itildiğinde, fırın gövdesi yukarı kaldırılır ve fırın gövdesi, dönen braketin dönme ekseni boyunca eğilir.

- Eğim kontrolü, herhangi bir zamanda yönü durdurabilen veya değiştirebilen elektromanyetik yön valfinin manuel çalışmasını benimser.

- Eğim güvenliğini sağlamak için, hareket anahtarlarını iki uç uç konumuna ayarlayın.

3.3.Yakma Sistemi

- Brülör İtalya'dan ithal Baltur otomatik gaz brülörüdür.Yakıt doğal gazdır;gazın basıncı 5000Pa'dır (doğal gazın ısıl değeri 8600 kcal/kübiktir).

- Yanma yakıtının basıncı alt sınıra (0-3000Pa arasında ayarlanabilir) düştüğünde, basınç rölesi gaz besleme solenoid valfini (brülörle birlikte gelir) kesmek için bir sinyal gönderir.Alev monitörü alevin normal yanmasını algılayamadığında, gaz besleme solenoid valfini otomatik olarak kesecek ve bir alarm göstergesi verecektir.

- Brülör, silindir tarafından tahrik edilen hareketli bir araba üzerine monte edilmiştir.

- Fırın gövdesi eğilmeden önce, kontrol sistemi brülörün yanma borusunun fırın gövdesinin yanma ağzından zamanında çıkmasını sağlamalıdır.

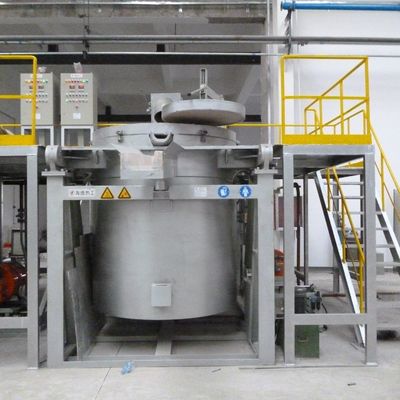

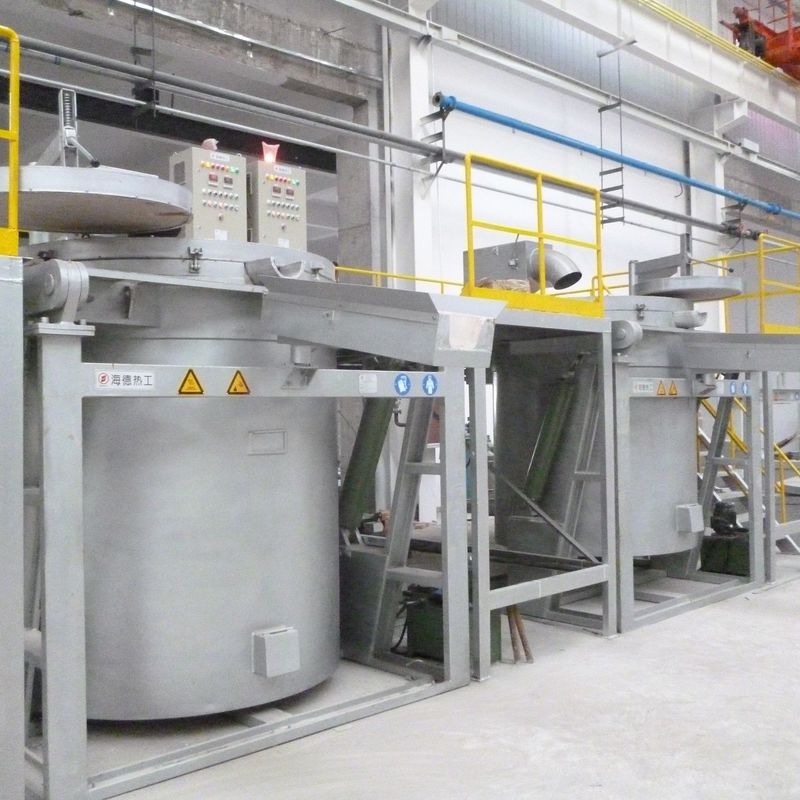

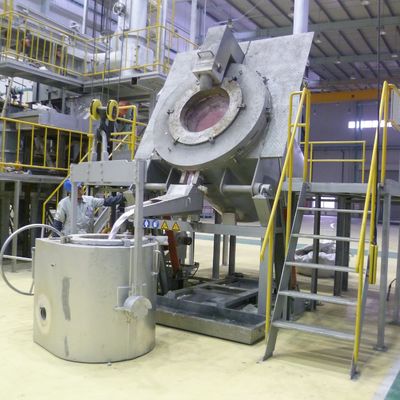

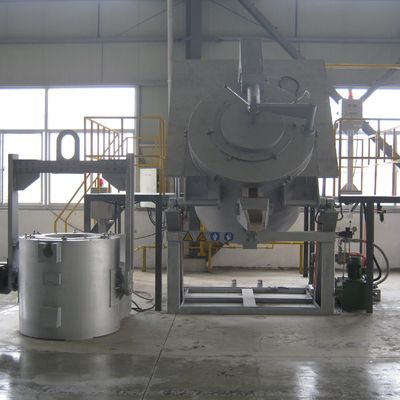

4. Ekipman resmi

5.ANA PARAMETRELER
